电动衬胶隔膜阀：

G941J电动衬胶隔膜阀

电动衬胶隔膜阀的详细资料：

设计与制造：GB122239

结构长度：GB12221、JB1688

法兰连接尺寸：GB4216、JB78 G841W无衬里电动隔膜阀,G941J电动衬胶隔膜阀,电动隔膜阀

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮

二、电动衬胶隔膜阀用途：

电动衬胶隔膜阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）

压力等级：PN0.6、1.0、1.6

三、电动衬胶隔膜阀材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢

阀盖：铸铁、球墨铸铁、碳钢、不锈钢

衬里：无衬里、橡胶

隔膜：橡胶

阀瓣：铸铁、碳钢

阀杆：碳钢

电动装置：组合件

四、电动衬胶隔膜阀测试：

衬里层：电火花检测

试验与检验按GB/T13297标准

公称压力：PN（Mpa）阀体：PN×1.5

密封：PN×1.1

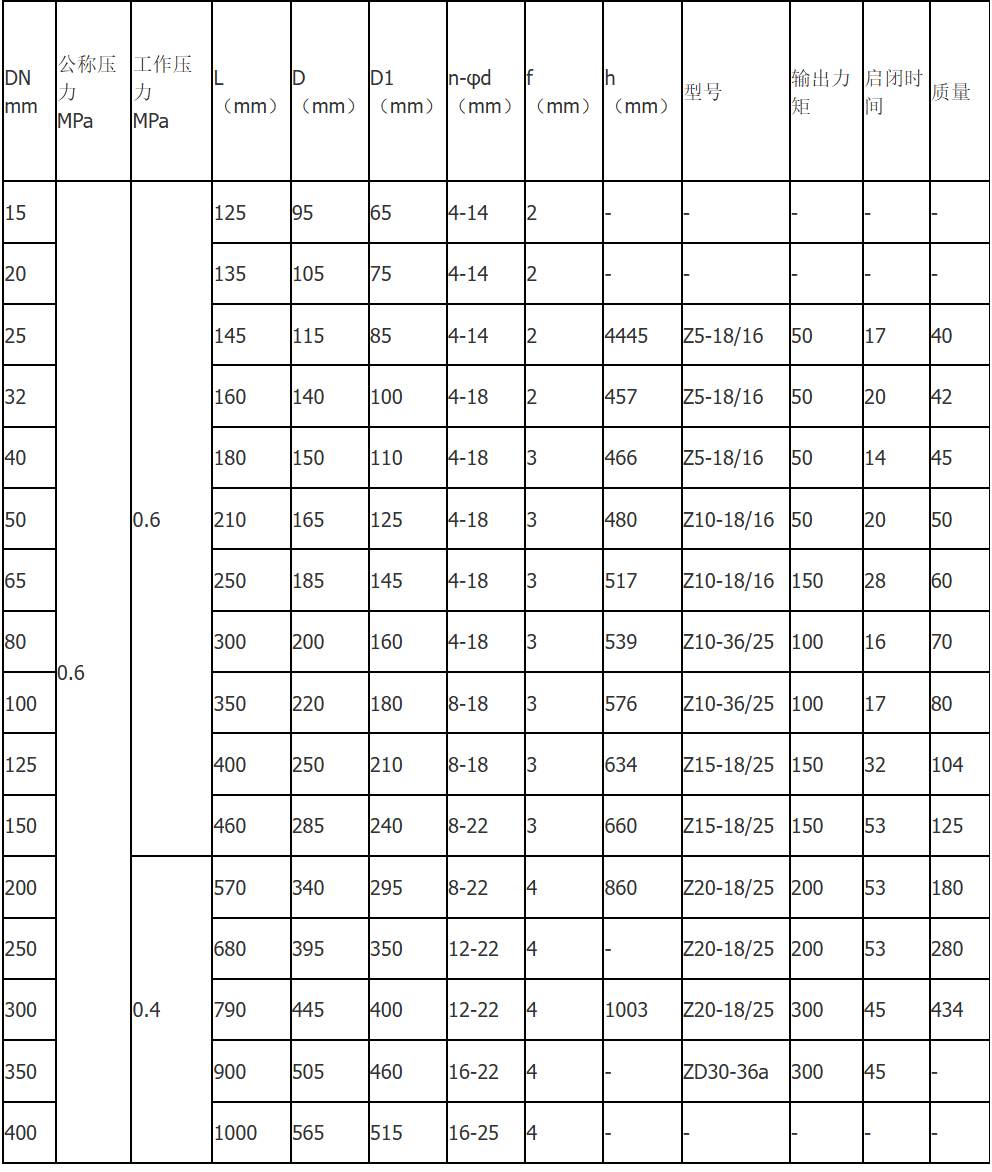

五、电动衬氟隔膜阀主要尺寸及重量:
