D671Fs气动对夹全衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。

用途：

阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路

设计与制造：GB12238

结构长度：GB12221

法兰连接尺寸：GB4216、JB78、JB79

适用温度：≤100℃、≤120℃

≤150℃(按照衬里材料)

材料：

上阀体：铸铁、碳钢、不锈钢

下阀体：铸铁、碳钢、不锈钢

蝶板：不锈钢、碳钢完全包覆氟塑料

蝶板轴：不锈钢

阀座：PTFE、PCTFE、FEP、PFA

弹性条（垫）：Si

O型圈：Viton

气动装置：组合件

测试：

衬里层：电火花检测

试验与检验按GB/T13927标准

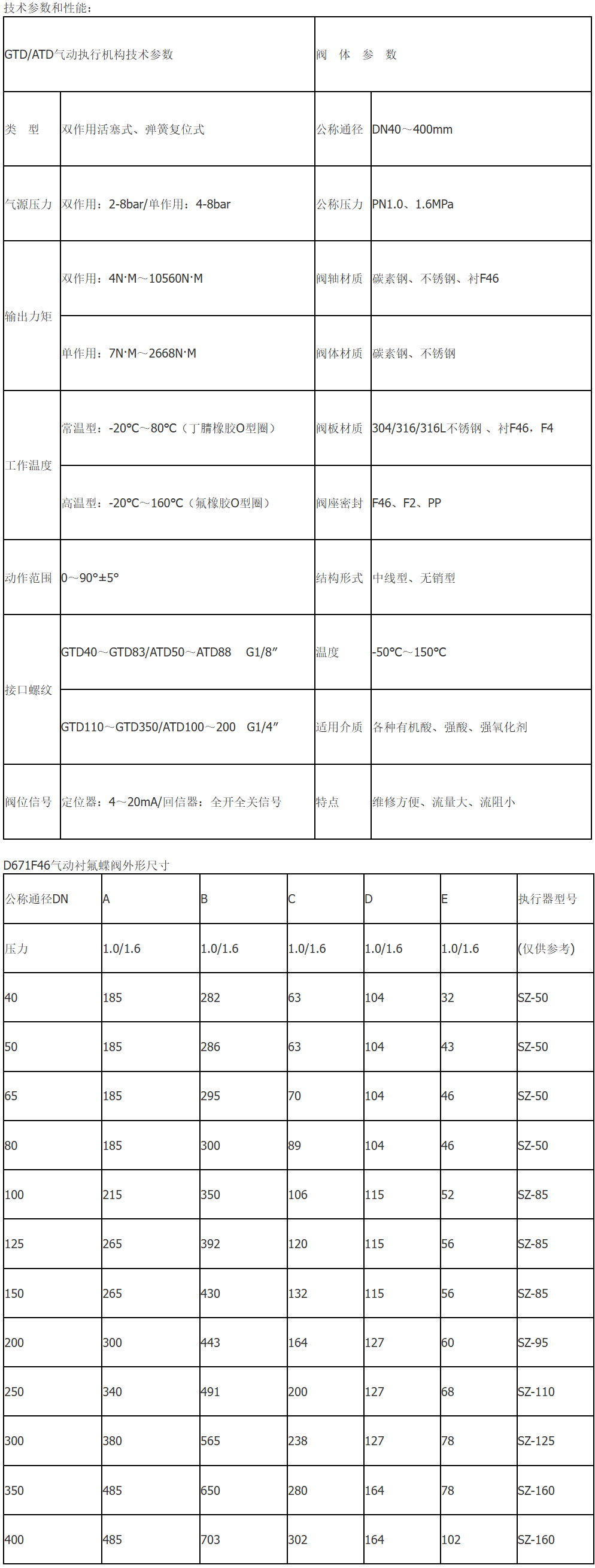

公称压力：PN（MPa）

阀体：PN×1.5

密封：PN×1.1

结构图：

说明:

蝶阀是用随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起到节断和截留用外，近年来已经把密封性能作为评价的主要指标，收到市场青睐。另外，蝶阀还有体积小重量轻、结构简单等优点，与同参数的闸阀比较，平均减重量达30%~50%，蝶板旋转90°即可实现启闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

氟塑料衬里蝶阀系列

1、 其基本类型有两种，即D71F4和D71F46(中线)全衬里型对夹式蝶阀，采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板锻为一体，表面均匀覆一层FEP。阀体通道内表面光滑，流体阻力小，Cv值流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。

2、 由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。

结构特点：

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节;

2、加载弹性密封，保障了阀门内、外的零泄漏;

A. 轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;

B. 轴头端面采用弹性O型圈和轴肩刚性垫圈、弹性橡胶垫组合;

C. 轴的径向采用O型圈与金属垫的组合;

D. 阀座镶在有弹性条的阀体槽内;

3、采用可调弹性弹子定位，定位准确，结构简单
