衬胶蝶阀介绍：

衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀处于全开状态。 本类衬胶蝶阀门在管道中一般应当水平安装。 衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。衬胶蝶阀适用于温度≤80～120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

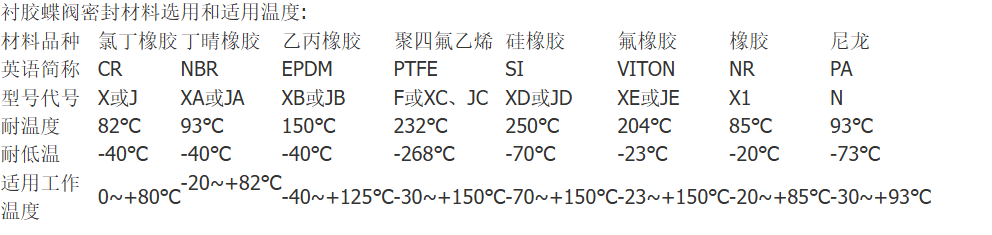

衬胶蝶阀应用范围：

密封圈材料代号 适用温度 适用介质

NR ≤85℃ 水、空气、酸碱类

CR ≤85℃ 水、煤气、酸碱类

NBR ≤100℃ 水、油品

EPDM ≤120℃ 水、蒸气、一般酸碱类

FKM ≤150℃ 水、蒸气、强酸碱类

衬胶蝶阀结构特点：

1、设计新颖、合理、结构独立，重量轻，启闭快速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能保障达到双向密封零泄漏。

5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

衬胶蝶阀标准规范：

设计制造标准：GB/T 12238-2008

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

衬胶蝶阀检测试验：

衬里层：电火花检测

试验与检验按GB/T 13927标准

公称压力：PN（MPa）

阀体：PN×1.5

密封：PN×1.1

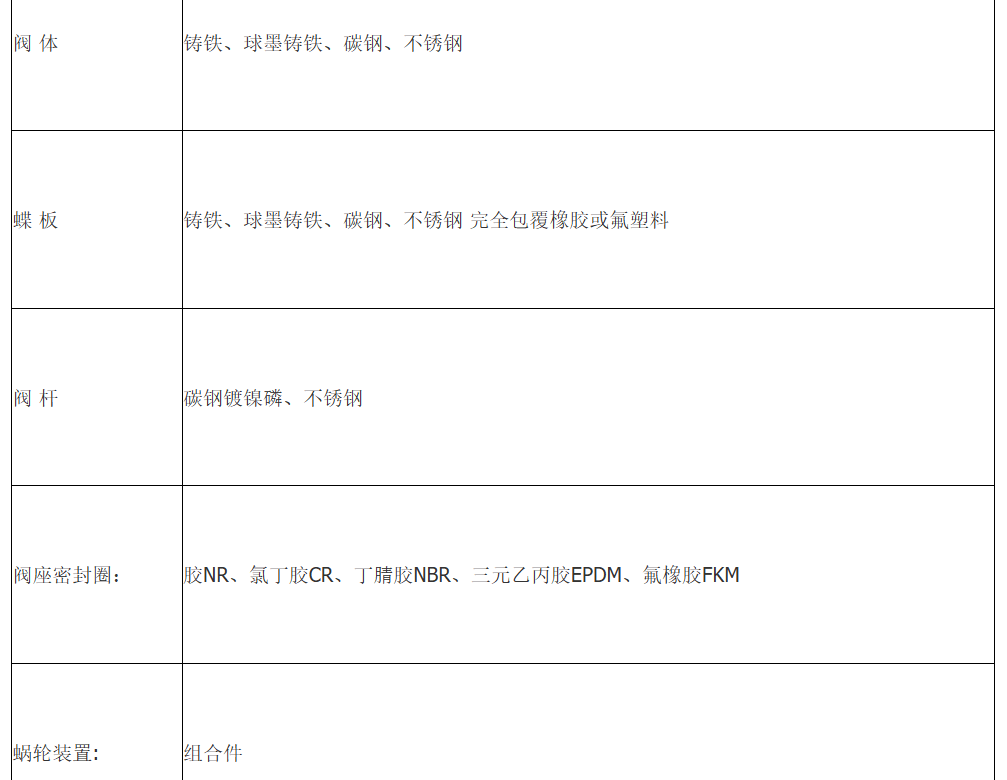

衬胶蝶阀零件材料与工况：
