产品介绍：

D73W手动不锈钢蝶阀适用于食品、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体装置。

结构特点:

本蝶阀及吸收，消化国外技术，并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。

１、采用三维偏心结构，阀门密封圈采用弹性金属圈，使蝶板同阀体密封面均匀保障接触，可达到气密封无泄露；

２、结构独立，操作灵活、省力、方便、使用寿命长；

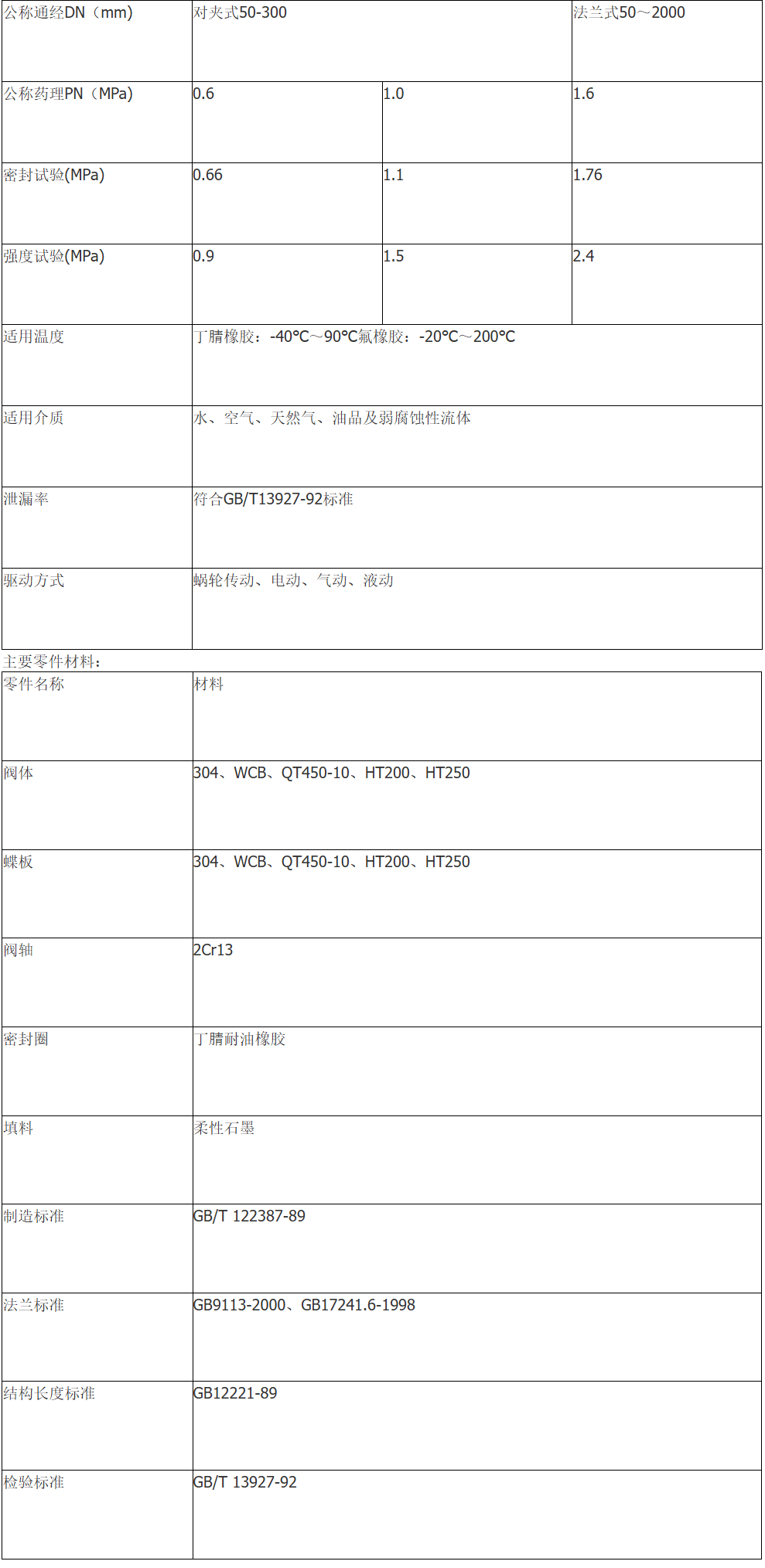

手动不锈钢蝶阀主要技术参数:

公称通径DNmm 50-1200

公称压力PNMPa 1.01.62.54.0

试验压力PSMPa 强度试验1.52.43.756.0

密封试验 1.11.762.754.4

适用介质 水、蒸汽、油品、酸类腐蚀性等

适用温度 -40℃-600℃

手动不锈钢蝶阀主要零部件材料:

名称            材 料

阀体            铸钢、不锈钢、铬钼钢

蝶板           铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢

阀杆           2Cr13、1Cr13不锈钢、铬钼钢

密封圈      不锈钢、聚内脂、抗磨材料、氟塑料

填料          柔性石墨

动不锈钢蝶阀结构特点1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能稳定。2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。7、本阀结构独立，操作灵活，省力，方便。
